Utiliser une EEPROM

Le moment est venu de connecter une ROM au processeur 6502 dans l’espoir de lui faire faire quelque chose.

ROM ? PROM ? EPROM ? EEPROM ?

Je n’avais jamais cherché à comprendre ces différents termes. Je me suis dit que c’était le bon moment pour faire un peu de recherche.

Read Only Memory

Une ROM est écrite une fois pour toute lors de sa fabrication.

Programmable Read Only Memory

Une PROM peut-être écrite une seule fois, car elle est à base de fusibles.

Erasable Programmable Read Only Memory

Une EPROM peut-être effacée et ré-écrite plusieurs fois. L’effacement est réalisé avec des rayons UV, pas super pratique à la maison ;)

Electrically Erasable Programmable Read Only Memory

Une EEPROM peut-être effacée et ré-écrite plusieurs fois, avec des appareils électriques assez communs et bon-marché. J’en ai même déjà fabriqué avec un simple arduino pour programmer certains petits micro-contrôleurs.

On utilisera ici une EEPROM modèle AT28C256. Elle fait 256Kb (bits), soit 32Ko (octets).

Connexions

On va relier le processeur directement à la ROM mais déjà une interrogation se pose : le bus de données du processeur fait 16 bits (soit 64Ko) alors que celui de la ROM fait seulement 15 bits (soit 32Ko). Si on branche la ROM en $0000-$7fff (première moitié de l’espace d’adressage du processeur) que va-t-il se passer lorsque le processeur tentera de lire une adresse entre $8000 et $ffff ? Et bien comme le bit de poid fort (le 16ème bit) du bus d’adresse n’est pas relié à la ROM, ce serait comme si la ROM était “en miroir”. Elle apparaîtrait deux fois. Une fois en $0000-$7fff et une seconde fois en $8000-8ffff.

On voudrait plutôt que les 32Ko de ROM soit vu une seule fois, pour pouvoir utiliser plus tard l’autre moitié en tant que RAM. Il y a un pin “enable” sur la ROM. Elle ne produit de sortie que lorsque ce pin est à 0. Donc, en reliant le bit d’adresse de poid fort (le 16ème) du processeur sur le pin “enable” de la ROM nous laissons la plage $8000-$ffff libre pour la future RAM. Pourquoi ? Parce que quand le processeur émet une adresse à partir de $8000 et au-dessus, le bit de poid fort est à 1. Le nombre hexadécimal $8000 correspond au binaire 1000000000000000. Comme ce bit est relié au pin “enable” de la ROM, celle-ci devient indisponible.

Le problème est que (comme vu dans l’article précédent) la séquence de boot/reset va lire l’adresse de début du programme en $fffc et $fffd. Nous avons donc besoin de l’inverse. On veut que la future RAM utilise la plage $0000-7fff et que la ROM soit accessible en $8000-$ffff. L’astuce consiste simplement à mettre une porte logique NOT entre le bit d’adresse de poid fort du processeur et le pin “enable” de la ROM.

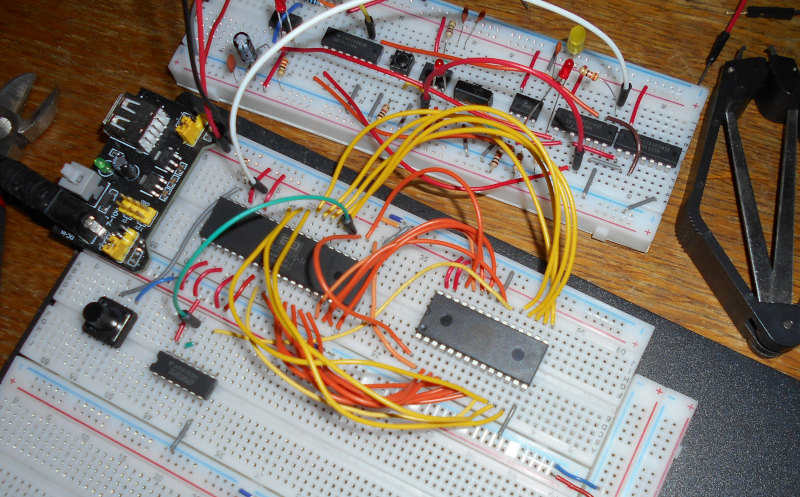

Voici le cablage dont je prends plus soin que d’habitude à réaliser, car il va falloir désinstaller et réinstaller l’EEPROM plusieurs fois pour la programmer.

Programmation de la ROM

Pour écrire dans la ROM, j’utilise un programmeur T48 avec le logiciel minipro.

La première ROM est remplie d’instructions NOP. J’utilise Ruby pour la créer.

rom = Array.new(32_768, 0xea)

File.open("rom.bin", "wb") do |file|
  file.write(rom.pack("C*"))
end

On peut vérifier le contenu du fichier rom.bin avec la commande hexdump. On voit qu’il est bien rempli d’instructions NOP (opcode $ea) :

$ hexdump -C rom.bin
00000000  ea ea ea ea ea ea ea ea  ea ea ea ea ea ea ea ea  |................|
*
00008000

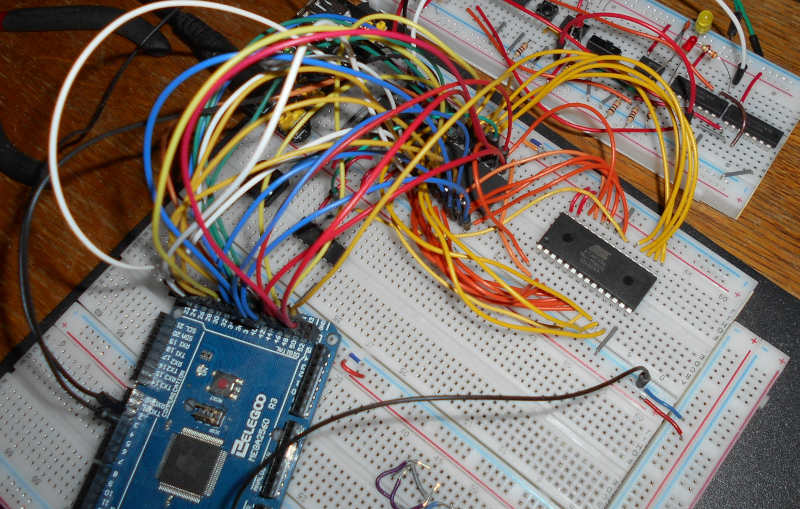

Une fois la ROM programmée et remise en place, je recable l’arduino Mega sur le processeur pour lire les valeurs du bus d’adresse et du bus de données. Il y a tellement de cables qu’on ne voit même plus le processeur :D

En monitorant à l’aide de l’arduino, on voit que la communication processeur/ROM se fait correctement :

La colonne Address correspond à ce qui circule sur le bus d’adresse du 6502. La colonne R/W indique si le processeur est en mode lecture (R) ou écriture (W). La colonne Data correspond à ce qui circule sur le bus de données.

On voit que le processeur est constamment en mode lecture. Les 7 lignes identifiées par un “@” sont les 7 cycles de la séquence de reset. Cette séquence se termine par la lecture de l’adresse du début de programme aux adresses $fffc et $fffd. Comme la ROM est remplie de $ea, le processeur saute donc à l’adresse $eaea (identifié par la ligne qui commence avec “!”). Le processeur va y lire la valeur $ea, qui correspond à l’instruction NOP (NO Operation). Il va donc avancer à l’adresse suivante qui contiendra aussi un NOP, et ainsi de suite.

Il est normal de voir deux fois les adresses pour l’instruction NOP car elle demande 2 cycles pour être exécutée.

J’ai deux questions qui restent en suspens : que fait exactement la séquence de reset (et accessoirement est-ce important) ? Et pourquoi le premier NOP (ligne “!”) ne consomme qu’un seul cycle ? On verra si j’obtiens les réponses bientôt ;)

Notes

J’essaye d’utiliser dans la mesure du possible les unités de mesure comme suit :

• ko pour kilo octet décimal – 1000 octets
• Ko pour kilo octet binaire – 1024 octets
• kb pour kilo bit décimal – 1000 bits
• Kb pour kilo bit binaire – 1024 bits
