La logique de l'horloge
Dernière étape dans la construction de l’horloge : la logique qui permettra de passer d’une utilisation automatique à une utilisation manuelle.
Le montage utilise un 74LS04 (portes NOT), un 74LS08 (portes AND), et un 74LS32 (portes OR). Le schéma se trouve ici : https://eater.net/8bit/clock

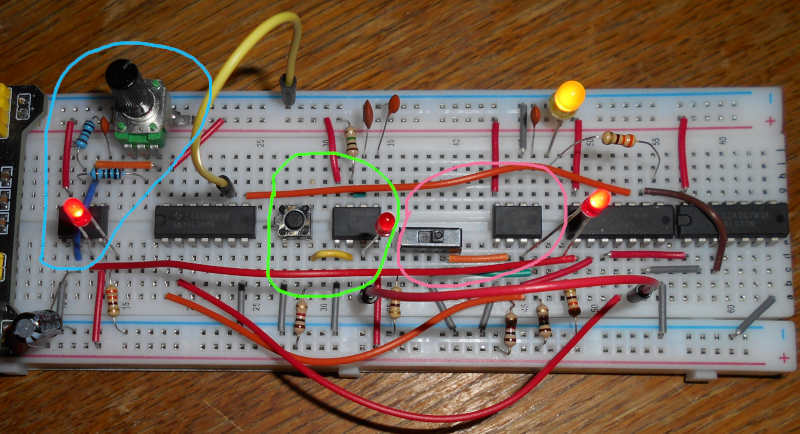

J’ai retrouvé dans mes cartons un potentiomètre et un interrupteur qui vont bien. Tout tient sur une seule breadboard. On peut voir en bleu l’horloge automatique, en vert l’horloge manuelle, et en rose le switch “sans rebond”. Le reste, c’est la partie logique.
Notes
L’horloge fonctionne très bien, mais si c’était à refaire j’utiliserai plutôt un arduino. Ça aurait été plus rapide à réaliser et ça tiendrait moins de place. D’un autre côté, c’est un bon petit projet pour mettre les mains dans le camboui si on a peu d’expérience.
Maintenant j’ai vraiment hâte de travailler sur le processeur 6502.
