Un champ d'étoiles sans nombres aléatoires
S’il y a bien un truc où j’aurai parier devoir utiliser des nombres aléatoires en veut-tu en voilà, c’est bien pour la réalisation d’un star field. Vous savez, les petites étoiles qui défilent en arrière-plan dans les vieux shoot them up du style Galaga. Et pourtant, en lisant le bouquin «retro game dev» de Derek Morris je me suis aperçu qu’on pouvait faire un champ d’étoiles sans tirer un seul nombre au hasard (ou presque).
J’en ai déjà réalisé des star fields. En BASIC, en C, en Java, en Ruby, etc. Si on m’avait demandé comment faire ça il y a 3 jours, j’aurais sûrement répondu à peu près ceci :
- on tire une position X au hasard
- on tire une couleur au hasard
- on tire une vitesse au hasard
- en on fait bouger cette étoile de haut en bas de l’écran
- finalement on recommence
Mais on peut faire sans l’intervention du hasard.
Vous trouverez le code sur github.
Une étoile
Tout d’abord il me faut des caractères qui représenterons les étoiles. Une étoile sera tout bonnement un pixel. Comme les caractères du Commodore 64 ont une taille de 8x8 pixels, on utilisera 8 caractères, chacun à une hauteur différente. Autrement dit il y aura un premier caractère comme ceci :
...x....
........
........
........
........
........
........
........
Un second comme celui-là :
........
...x....
........
........
........
........
........
........
Et ainsi de suite jusqu’au huitième :
........
........
........
........
........
........
........
...x....
Ainsi on pourra enchaîner les 8 caractères au même endroit de l’écran avant de passer à la rangée inférieure. On pourra de cette manière faire passer une étoile sur chaque pixels de haut en bas de l’écran.
Mais j’ai la flemme de créer un jeu de caractères complet. Je vais donc aller au plus rapide en créant seulement les 8 frames des étoiles, plus l’espace. Les 8 caractères pour l’étoile seront aux 8 premières places du jeu de caractères. Et l’espace sera à sa place standard (la 32ème) pour pouvoir utiliser la routine CLS du système (effacement de l’écran).
.const MEMORY_SETUP = $d018
.const VRAM = $0400
.const BORDER = $d020
.const BACKGROUND = $d021
.const COLOR = $286
.const CLS = $e544
BasicUpstart2(start)
start:
lda #BLACK
sta BACKGROUND
sta BORDER
lda #WHITE
sta COLOR
jsr CLS
// Ça c'est pour dire où trouver le jeu de caractère.
lda MEMORY_SETUP
and #%11110000
ora #%00001100
sta MEMORY_SETUP

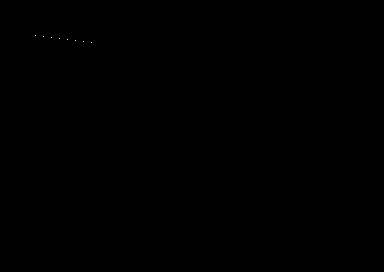

// Pour l'exemple, j'affiche les 8 caractères étoile en haut à
// gauche.
ldx #0
loop:
txa
sta VRAM,x
inx
cpx #8
bne loop
jmp *
// Les 8 caractères sont ici, à partir de l'adresse $3000
*=$3000
.byte %00010000,0,0,0,0,0,0,0
.byte 0,%00010000,0,0,0,0,0,0
.byte 0,0,%00010000,0,0,0,0,0
.byte 0,0,0,%00010000,0,0,0,0
.byte 0,0,0,0,%00010000,0,0,0
.byte 0,0,0,0,0,%00010000,0,0
.byte 0,0,0,0,0,0,%00010000,0
.byte 0,0,0,0,0,0,0,%00010000
// Et l'espace est ici
*=$3000+32*8
.byte 0,0,0,0,0,0,0,0
Une étoile animée
Je vais faire défiler les 8 frames, en restant toujours sur le caractère en haut à gauche de l’écran. C’est histoire de s’assurer que mon “animation” est bonne. Comme c’est de l’assembleur, il y a tout de suite beaucoup trop de code.
BasicUpstart2(start)
.const MEMORY_SETUP = $d018
.const VRAM = $0400
.const BORDER = $d020
.const BACKGROUND = $d021
.const COLOR = $286
.const CLS = $e544
.const OFFSET_MAX = 8
.const SPEED = 10
star_x: .byte 0
star_y: .byte 0
star_offset: .byte 0
star_speed: .byte SPEED // plus c'est petit, plus c'est lent
start:
jsr init_screen
jsr init_characters
loop:
Wait()
speed:
dec star_speed
bne loop
lda #SPEED
sta star_speed
calculate:
inc star_offset
lda star_offset
cmp #OFFSET_MAX
bne display
lda #0
sta star_offset
display:
ldx star_x
sta VRAM,x
jmp loop
// ---------------------------------------------------------------------
init_screen: {
lda #BLACK
sta BACKGROUND
sta BORDER
lda #WHITE
sta COLOR
jmp CLS // jsr CLS ; rts
}
// ---------------------------------------------------------------------
init_characters: {
lda MEMORY_SETUP
and #%11110000
ora #%00001100
sta MEMORY_SETUP
rts
}
// ---------------------------------------------------------------------
.macro Wait() {
wait:
lda #255
cmp $d012 // RASTER_LINE
bne wait
}
*=$3000
.byte %00010000,0,0,0,0,0,0,0
.byte 0,%00010000,0,0,0,0,0,0
.byte 0,0,%00010000,0,0,0,0,0
.byte 0,0,0,%00010000,0,0,0,0
.byte 0,0,0,0,%00010000,0,0,0
.byte 0,0,0,0,0,%00010000,0,0
.byte 0,0,0,0,0,0,%00010000,0
.byte 0,0,0,0,0,0,0,%00010000
*=$3000+32*8
.byte 0,0,0,0,0,0,0,0

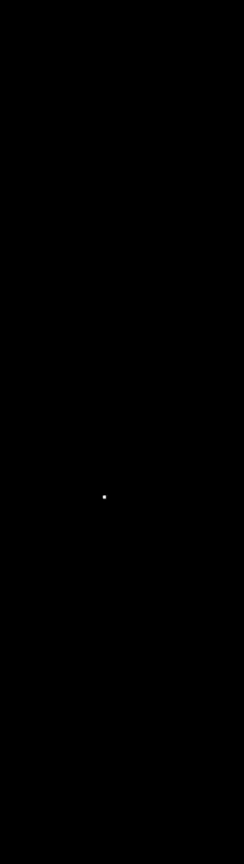

Une étoile qui bouge de haut en bas
On peut maintenant s’occuper de faire tomber une seule étoile. Le code n’est pas du tout optimisé, mais ce n’est pas son propos puisqu’il est seulement un “passage” vers la suite.
BasicUpstart2(start)
.const MEMORY_SETUP = $d018
.const VRAM = $0400
.const BORDER = $d020
.const BACKGROUND = $d021
.const COLOR = $286
.const CLS = $e544
.const SPACE_CHAR = 32
.const OFFSET_MAX = 8
.const SPEED = 2
screen_rows_lsb:
.byte <VRAM, <VRAM+40, <VRAM+80, <VRAM+120, <VRAM+160, <VRAM+200
.byte <VRAM+240, <VRAM+280, <VRAM+320, <VRAM+360, <VRAM+400, <VRAM+440
.byte <VRAM+480, <VRAM+520, <VRAM+560, <VRAM+600, <VRAM+640, <VRAM+680
.byte <VRAM+720, <VRAM+760, <VRAM+800, <VRAM+840, <VRAM+880, <VRAM+920
.byte <VRAM+960
screen_rows_msb:
.byte >VRAM, >VRAM+40, >VRAM+80, >VRAM+120, >VRAM+160, >VRAM+200
.byte >VRAM+240, >VRAM+280, >VRAM+320, >VRAM+360, >VRAM+400, >VRAM+440
.byte >VRAM+480, >VRAM+520, >VRAM+560, >VRAM+600, >VRAM+640, >VRAM+680
.byte >VRAM+720, >VRAM+760, >VRAM+800, >VRAM+840, >VRAM+880, >VRAM+920
.byte >VRAM+960
.const STAR_PTR = $f0
star_x: .byte 0
star_y: .byte 0
star_offset: .byte 0
star_speed: .byte SPEED
start:
jsr init_screen
jsr init_characters
loop:
Wait()
speed:
dec star_speed
bne loop
lda #SPEED
sta star_speed
calculate:
inc star_offset
lda star_offset
cmp #OFFSET_MAX
bne display
delete:
ldx star_y
lda screen_rows_lsb,x
sta STAR_PTR
lda screen_rows_msb,x
sta STAR_PTR+1
ldy star_x
lda #SPACE_CHAR
sta (STAR_PTR),y
reset_offset:
lda #0
sta star_offset
inc star_y
lda star_y
cmp #25
bne display
lda #0
sta star_y
display:
ldx star_y
lda screen_rows_lsb,x
sta STAR_PTR
lda screen_rows_msb,x
sta STAR_PTR+1
ldy star_x
lda star_offset
sta (STAR_PTR),y
jmp loop
// ---------------------------------------------------------------------
init_screen: {
lda #BLACK
sta BACKGROUND
sta BORDER
lda #WHITE
sta COLOR
jmp CLS // jsr CLS ; rts
}
// ---------------------------------------------------------------------
init_characters: {
lda MEMORY_SETUP
and #%11110000
ora #%00001100
sta MEMORY_SETUP
rts
}
// ---------------------------------------------------------------------
.macro Wait() {
wait:
lda #255
cmp $d012 // RASTER_LINE
bne wait
}
*=$3000
.byte %00010000,0,0,0,0,0,0,0
.byte 0,%00010000,0,0,0,0,0,0
.byte 0,0,%00010000,0,0,0,0,0
.byte 0,0,0,%00010000,0,0,0,0
.byte 0,0,0,0,%00010000,0,0,0
.byte 0,0,0,0,0,%00010000,0,0
.byte 0,0,0,0,0,0,%00010000,0
.byte 0,0,0,0,0,0,0,%00010000
*=$3000+32*8
.byte 0,0,0,0,0,0,0,0

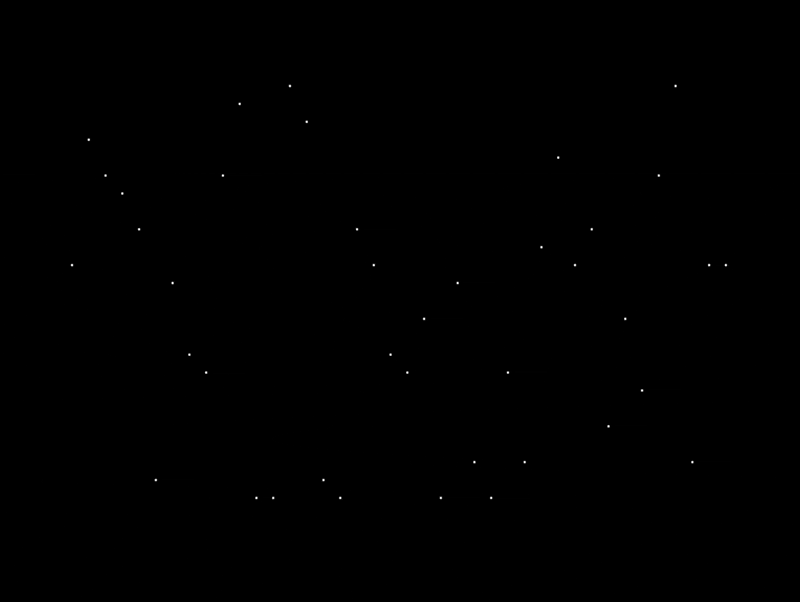

40 étoiles qui tombent en même temps
Le bouquin nous dit d’afficher une étoile dans chaque colonne. Quand j’ai lu ça je me suis dit que c’était impossible que ça semble aléatoire. Et pourtant ça le fera très bien par la suite, quand nous nous serons occupé d’avoir différentes vitesses, couleurs, et positions de départ.
En attendant on va faire ça sans trop réfléchir : 40 étoiles, une par colonne.
BasicUpstart2(start)
.const MEMORY_SETUP = $d018
.const VRAM = $0400
.const BORDER = $d020
.const BACKGROUND = $d021
.const COLOR = $286
.const CLS = $e544
.const SPACE_CHAR = 32
.const OFFSET_MAX = 8
.const SPEED = 1
.const STAR_PTR = $f0
.const TOTAL_OF_STARS = 40
screen_rows_lsb:
.byte <VRAM, <VRAM+40, <VRAM+80, <VRAM+120, <VRAM+160, <VRAM+200
.byte <VRAM+240, <VRAM+280, <VRAM+320, <VRAM+360, <VRAM+400, <VRAM+440
.byte <VRAM+480, <VRAM+520, <VRAM+560, <VRAM+600, <VRAM+640, <VRAM+680
.byte <VRAM+720, <VRAM+760, <VRAM+800, <VRAM+840, <VRAM+880, <VRAM+920
.byte <VRAM+960
screen_rows_msb:
.byte >VRAM, >VRAM+40, >VRAM+80, >VRAM+120, >VRAM+160, >VRAM+200
.byte >VRAM+240, >VRAM+280, >VRAM+320, >VRAM+360, >VRAM+400, >VRAM+440
.byte >VRAM+480, >VRAM+520, >VRAM+560, >VRAM+600, >VRAM+640, >VRAM+680
.byte >VRAM+720, >VRAM+760, >VRAM+800, >VRAM+840, >VRAM+880, >VRAM+920
.byte >VRAM+960
star_current: .byte 0
stars_row: .fill TOTAL_OF_STARS, 0
stars_column: .fill TOTAL_OF_STARS, i
stars_offset: .fill TOTAL_OF_STARS, 0
// higher is slower
stars_speed: .fill TOTAL_OF_STARS, SPEED
start:
jsr init_screen
jsr init_characters
main_loop:
Wait()
star_loop:
// X will hold current star index throughout the algorithm.
ldx star_current
speed:
dec stars_speed,x
bne next_star
lda #SPEED
sta stars_speed,x
calculate:
inc stars_offset,x
lda stars_offset,x
cmp #OFFSET_MAX
bne display
delete:
ldy stars_row,x
lda screen_rows_lsb,y
sta STAR_PTR
lda screen_rows_msb,y
sta STAR_PTR+1
ldy stars_column,x
lda #SPACE_CHAR
sta (STAR_PTR),y
reset_offset:
lda #0
sta stars_offset,x
inc stars_row,x
lda stars_row,x
cmp #25
bne display
lda #0
sta stars_row,x
display:
ldy stars_row,x
lda screen_rows_lsb,y
sta STAR_PTR
lda screen_rows_msb,y
sta STAR_PTR+1
ldy stars_column,x
lda stars_offset,x
sta (STAR_PTR),y
next_star:
inc star_current
lda star_current
cmp #TOTAL_OF_STARS
bne star_loop
lda #0
sta star_current
jmp main_loop
// ---------------------------------------------------------------------
init_screen: {
lda #BLACK
sta BACKGROUND
sta BORDER
lda #WHITE
sta COLOR
jmp CLS // jsr CLS ; rts
}
// ---------------------------------------------------------------------
init_characters: {
lda MEMORY_SETUP
and #%11110000
ora #%00001100
sta MEMORY_SETUP
rts
}
// ---------------------------------------------------------------------
.macro Wait() {
wait:
lda #255
cmp $d012 // RASTER_LINE
bne wait
}
*=$3000
.byte %00010000,0,0,0,0,0,0,0
.byte 0,%00010000,0,0,0,0,0,0
.byte 0,0,%00010000,0,0,0,0,0
.byte 0,0,0,%00010000,0,0,0,0
.byte 0,0,0,0,%00010000,0,0,0
.byte 0,0,0,0,0,%00010000,0,0
.byte 0,0,0,0,0,0,%00010000,0
.byte 0,0,0,0,0,0,0,%00010000
*=$3000+32*8
.byte 0,0,0,0,0,0,0,0
Des nombres aléatoires quand même …
… Oui, mais dans une table ;) On va mettre des positions de départ différentes pour chaque étoile. Soit vous le faites sans outils, mais il faut bien être conscient que le cerveau humain est très mauvais pour produire de l’aléatoire. Soit vous utilisez un langage quelconque pour sortir 40 nombres compris entre 0 et 24. Voici par exemple un one liner en ruby :
40.times { print "#{(0..24).to_a.sample},"}Et notre table conservant les rangées des 40 étoiles devient :
stars_row: .byte 2,20,22,23,0,14,3,7,8,22,18,15,15,17,19,14,15,0,2,7,8,5,15,3,13,15,8,13,1,21,2,0,11,5,9,22,17,13,2,2

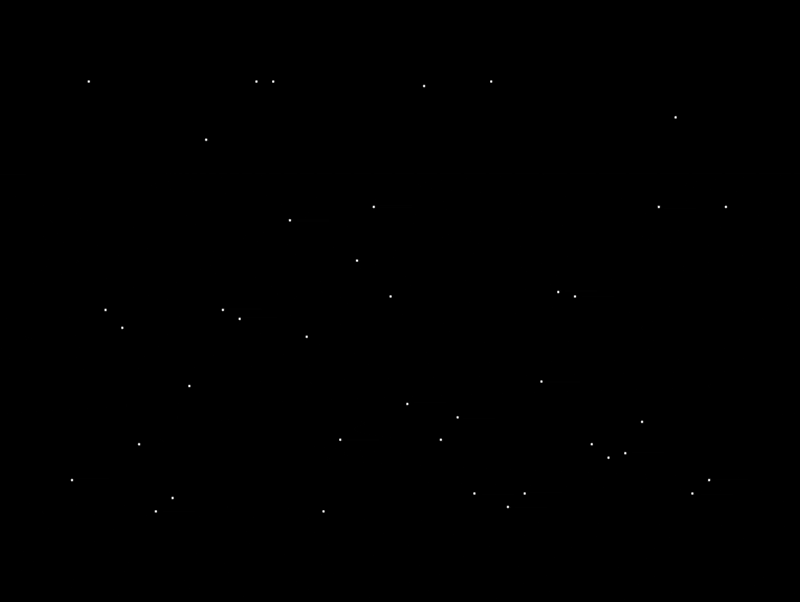

Ça devient intéressant à l’écran, même si on repère facilement des patterns qui reviennent.
Les dernières touches
Ce qui m’a achevé dans ce bouquin, c’est la manière de gérer la vitesse et la couleur des étoiles. D’abord, c’est la même chose. Un même nombre (de 1 à 4) représente et la couleur, et la vitesse. C’est simple. C’est intelligent. C’est pratique. Et à chaque tour, la vitesse/couleur est modifiée avec un simple incrément. Encore une fois je me suis dit en lisant ça qu’il était impossible que ça paraisse aléatoire. Et pourtant, dans le feu de l’action, quand vous devez exploser les vaisseaux ennemis, ça fonctionne parfaitement.
D’abord des vitesses différentes :
// higher is slower
stars_speed: .byte 2,3,1,1,2,4,2,4,2,1,2,4,4,1,2,4,3,4,3,3,4,2,3,1,4,4,1,4,1,1,4,2,4,1,4,4,4,4,2,3
stars_delay: .byte 2,3,1,1,2,4,2,4,2,1,2,4,4,1,2,4,3,4,3,3,4,2,3,1,4,4,1,4,1,1,4,2,4,1,4,4,4,4,2,3
speed:
dec stars_delay,x
bne next_star
lda stars_speed,x
sta stars_delay,x

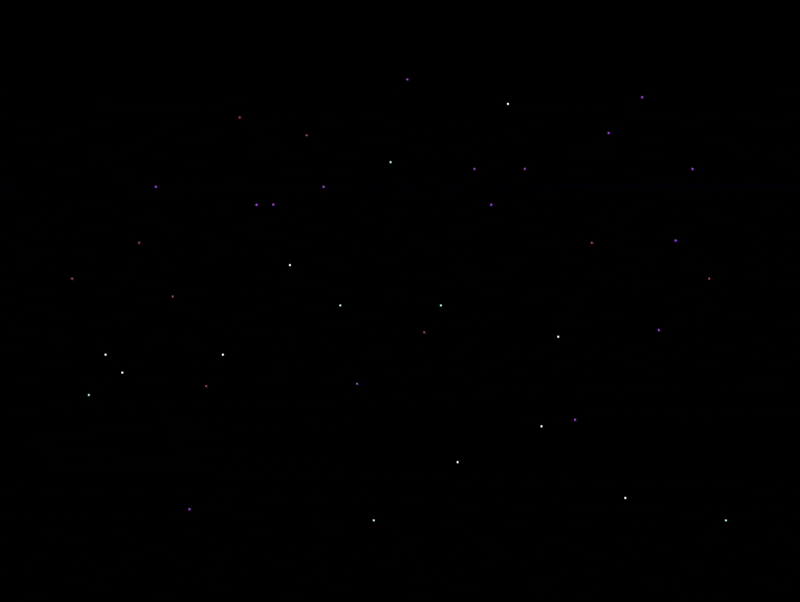

Puis on ajoute la couleur :
display:
[ ... ]
// Ajouter $d4 pour mémoire couleur
clc
lda STAR_PTR+1
adc #$d4
sta STAR_PTR+1
// Écrire la couleur
lda stars_speed,x
sta (STAR_PTR),y
next_star:
Et finalement on fait varier à chaque tour :
.const SPEED_MIN = 1
.const SPEED_MAX = 4
reset_offset:
[ ... ]
inc stars_speed,x
lda stars_speed,x
cmp #(SPEED_MAX+1)
bne no_speed_reset
lda #SPEED_MIN
no_speed_reset:
sta stars_speed,x
display:

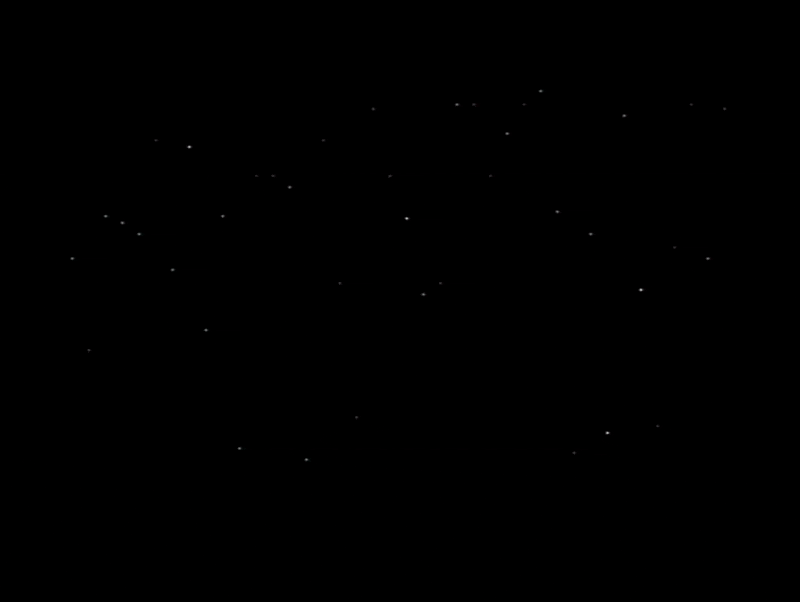

Avec un rendu plus proche des écrans CRT d’époque :
