Une solution hardware au problème de fluctuation ?

15 jours pour comprendre les contrôleurs MIDI - Jour 10

Y a t-il une solution hardware au problème de fluctuation de la lecture d’un potentiomètre ? Et si oui, cette solution vaut-elle le coup par rapport à une solution logicielle ?

La solution logicielle

Ma solution logicielle consiste à n’envoyer un nouveau message MIDI que si la somme des mesures (M) à l’instant T-2 et T-1 est différente de la somme des mesures à l’instant T-1 et T0.

\[\begin{align} M_{t-2}+M_{t-1}\neq M_{t-1}+M_{t0} \end{align}\]

Le graphique montre la comparaison entre la lecture directe sur la broche analogique A0 (en bleu), réalisée à chaque itération, et la valeur envoyée au synthé (en orange), seulement lorsque l’algorithme considère qu’il y a un réel changement.

On voit dans la partie gauche qu’on saute bien les valeurs qui font du va-et-vient. Mais ce graphique montre aussi le principal défaut de cette solution : le décalage temporel.

La solution hardware

Une solution électronique aurait l’avantage d’être instantanée (du moins dans le sens du langage courant). En branchant un condensateur entre la patte centrale du potentiomètre et le ground on peut lisser les fluctuations du courant. (Faites toujours bien gaffe au sens de branchement d’un condensateur pour éviter les surprises désagréables.)

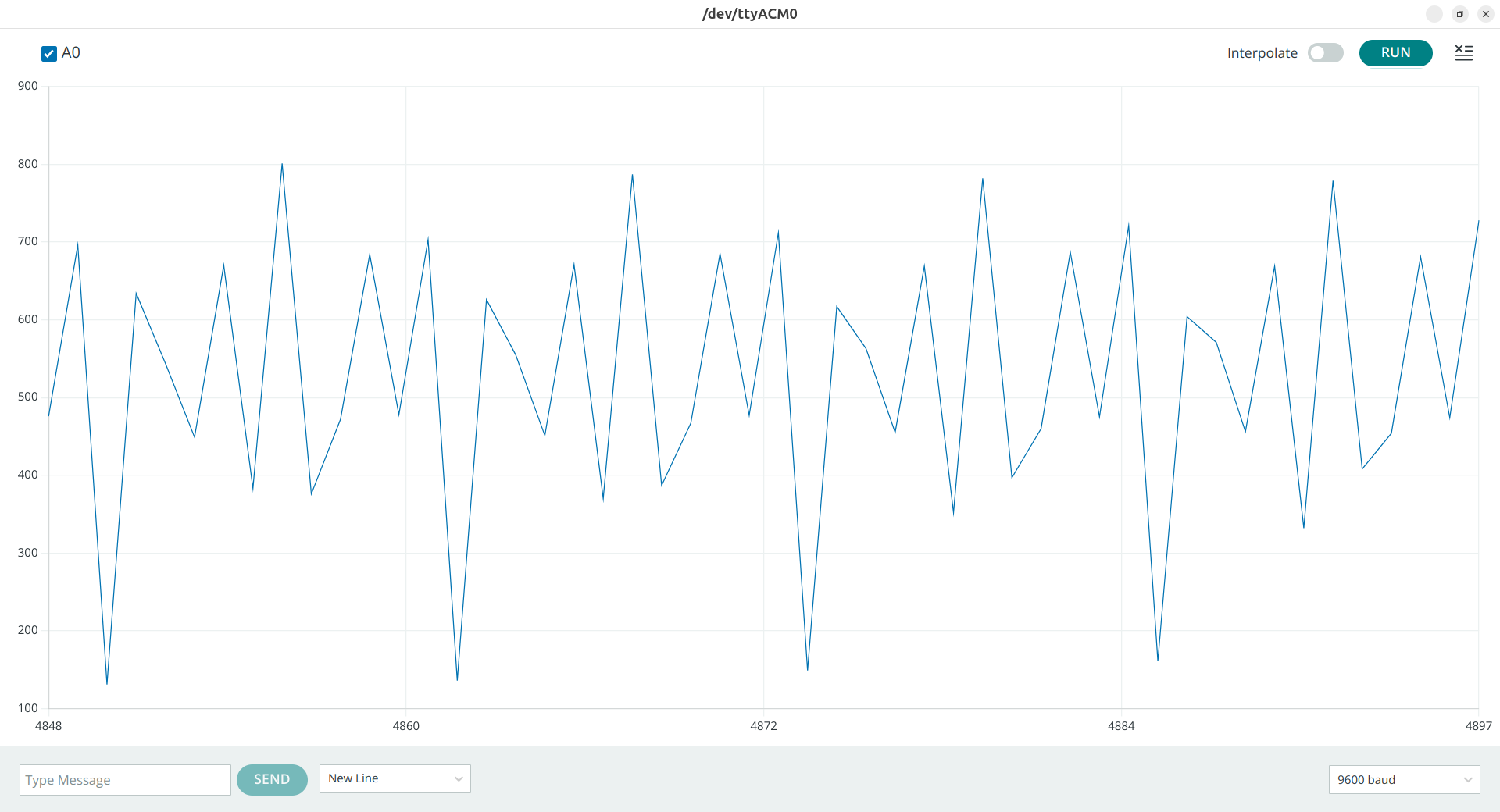

Pour tester cette solution je sors un potentiomètre dont les pattes s’insèrent très mal dans la breadboard et je prends des mesures sans toucher à rien. Le swing est gigantesque, entre 150 et 800 (l’arduino convertit en 10 bits, donc les valeurs possibles vont de 0 à 1023) :

Puis j’insère un condensateur de 10uF (comme dans la photo ci-dessus) et je reprend des mesures. L’amélioration est spectaculaire. C’est peut-être dur à voir sur l’image mais maintenant la lecture est stabilisé entre 584 et 586 !

Conclusion

Avec des mauvais potentiomètres, ou des mauvaises connexions, un simple condensateur est une solution fantastique. Malheureusement, quand les potentiomètres sont bons et offrent déjà une lecture presque stable, le condensateur ne peut pas aider.
