C’est enfin le moment d’installer le processeur 65C02 sur une breadboard et de faire quelques branchements.

Connexion avec l’horloge

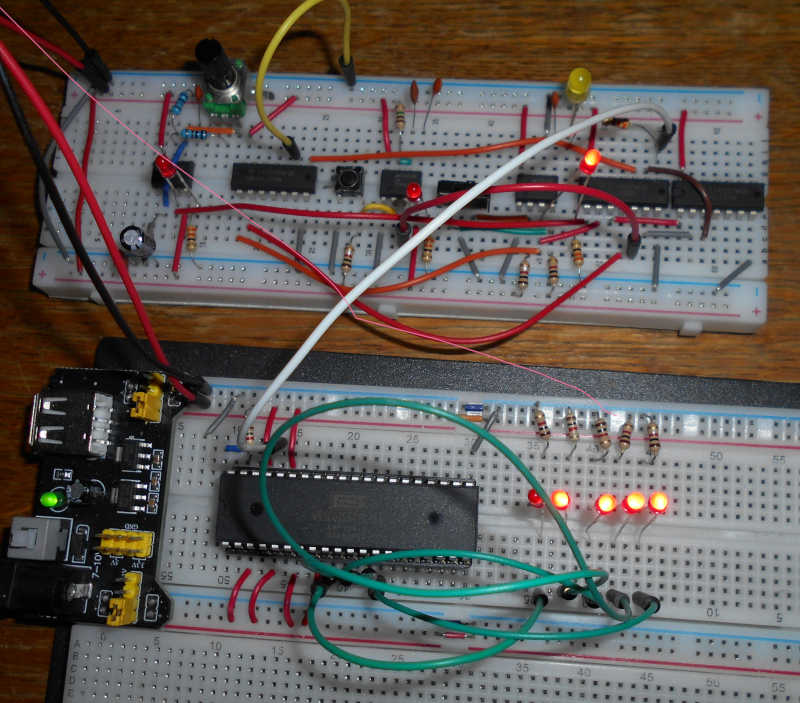

Des LEDs attachées aux pins 9 à 13 clignotent au rythme de l’horloge. Ces pins correspondent aux bits 0 à 4 du bus d’adresses. À chaque fois que l’horloge passe de 1 à 0, le motif sur les LEDs changent. Je ne sais pas encore ce que ça signifie, mais c’est ce qui est attendu. Je peux aussi vérifier que l’horloge fonctionne en automatique et en manuelle. C’est un premier contact en douceur.

Connexion à un arduino mega

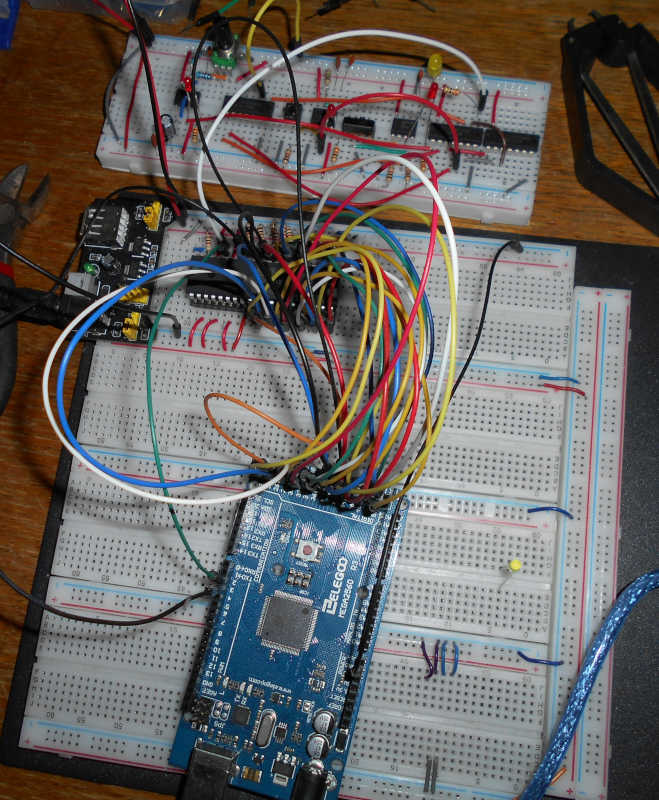

L’objectif est maintenant de connecter les 16 pins du bus d’adresse du processeur, ses 8 pins du bus de données, et le pin de lecture/écriture à un arduino mega pour lire en temps réel les valeurs. Et accessoirement essayer de comprendre ce qu’il se passe et pourquoi ;)

Comme d’habitude, c’est un joyeux bordel de cables :D

J’apprend qu’à l’allumage (ou après un reset) le processeur va chercher le nombre 16 bits stocké aux adresses $fffc et $fffd. Ce nombre est l’adresse de début du programme qui va être exécuté à la suite du reset.

Prochaine étape : connecter une EEPROM puisqu’on en sait maintenant assez pour amorcer un petit programme depuis une ROM, même si on ne pourra pas aller bien loin en l’abscence de RAM ;)


/ / / / / / / / / /
