On passe en mode graphique n°2 sur le PHC-25 avec l’instruction screen 2. L’écran a maintenant une résolution de 64x48 pixels. Et on a accès à 8 couleurs (9 en comptant le fond, obligatoirement noir). L’espace occupé en mode texte par un caractère est maintenant découpé en 6 gros pixels (2 en largeur, 3 en hauteur). Chaque bloc de 6 pixels ne peut prendre qu’une seule couleur (en plus du noir).

L’encodage

Chaque bloc de 6 pixels en mode graphique n°2 tient la même place qu’un caractère en mode texte, soit un octet. Les six bits de 0 à 5 codent chacun un pixel suivant ce pattern :

54
32
10

Les deux autres bits, 6 et 7, encodent la couleur.

Un exemple

Voyons un exemple tiré du jeu Blitz en mode graphique n°2.

    120 poke pp,0:poke pp+1,0:rem erase plane
    130 pp=24576+hx+hy*32:rem plane position
    140 poke pp,173:poke pp+1,174:rem draw plane

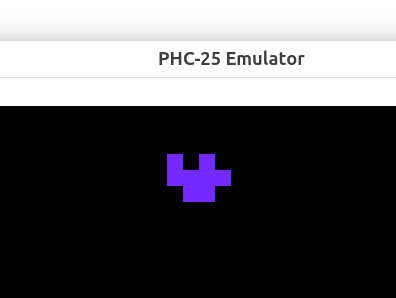

Avec un petit effort d’imagination, ce qui suit est un avion :

Il est constitué de deux «caractères»/blocs. Celui de gauche :

#
##
 #

Et celui de droite :

#
##
#

Effacement

    120 poke pp,0:poke pp+1,0

La variable pp contient l’ancienne position du «caractère» de gauche de l’avion dans la mémoire vidéo. En écrivant 0 à cette adresse, on notifie le PHC-25 d’éteindre tout les pixels à cette position de l’écran. On fait ensuite pareil à droite avec pp+1, l’avion mesurant deux «caractères» de long.

Notez que la couleur 0 correspond au vert, et non pas au noir. Comme ici on n’allume pas de pixels, on pourrait mettre la couleur qu’on veut et ça reviendrait au même.

Calcul de la nouvelle position

    130 pp=24576+hx+hy*32

C’est le même algo déjà vu dans Blitz en mode texte.

Affichage

    140 poke pp,173:poke pp+1,174

173 s’écrit 10101101 en binaire. Comme expliqué plus, les deux bits de gauche (10) encodent la couleur. Ici on a du bleu. Les six octets restants (101101) encodent la «forme» :

10
11
01

Je vous laisse vérifier que le même raisonnement s’applique avec la valeur 174 ;)
