J’aurais donné cher pour savoir faire ça en 1985. Mais il n’est jamais trop tard ;)

L’essentiel est de définir au mieux l’algorithme compte tenu des limitations techniques du Commodore 64. Je ne vais pas commenter le programme en entier. Ce serait trop fastidieux. Je vais seulement tenter de mettre en lumière les points-clé. Au besoin vous pouvez consulter le code sur github.

Commencer doucement

Je commence par une seule colonne qui descend de un seul rang à chaque itération.

main_g1_c1.asm

On se souvient que l’écran du C64 mesure 40 colonnes sur 25 lignes, notées de 0 à 39 et de 0 à 24. On s’occupe uniquement de la colonne current_column, peu importe celle que vous choisissez. La recette est la suivante :

Le caractère de la ligne 23 remplace celui de la ligne 22.
Le caractère de la ligne 22 remplace celui de la ligne 21.
[…]
Le caractère de la ligne 0 remplace celui de la ligne 1.
Pour finir on efface le caractère de la ligne 0.

Je démarre par quelques constantes.

.const SOURCE = $f7
.const DEST = $f9
.const VRAM = $0400
.const SCREEN_WIDTH = 40
.const SCREEN_HEIGHT = 25

Un mot à propos de SOURCE et DEST : ce sont des emplacements mémoire en page zéro qui recevront l’adresse du caractère à copier et l’adresse où il faudra le coller.

Voici la routine principale d’un programme qui ferait descendre un à un les caractères d’une seule colonne. Quelques explications préalables : init_text affiche du texte à l’écran pour nous permettre de faire la mise au point du programme, alors que get_char attend l’appui sur une touche pour démarrer l’effet. La routine wait est un timer. rows_lsb et rows_msb sont des tables précalculées qui contiennent les adresses VRAM de chaque début de ligne, respectivement octet de poid faible et octet de poid fort (least significant byte, most significant byte).

// Gravity 1 - Single column -------------------------------------------
start:
  jsr init_text
  jsr get_char

do_current_column:
  ldx #SCREEN_HEIGHT-2 // On commencera au rang 23
  ldy current_column   // Ici ce sera toujours une seule et même colonne
  jsr wait
next_char:
  lda rows_lsb,x // Adresse VRAM du caractère à copier, poid faible
  sta SOURCE     // L'enregistrer
  lda rows_msb,x // Adresse VRAM du caractère à copier, poid fort
  sta SOURCE+1   // L'enregistrer
  inx            // Rangée suivante
  lda rows_lsb,x // Adresse VRAM de destination, poid faible
  sta DEST
  lda rows_msb,x // Adresse VRAM de destination, poid fort
  sta DEST+1
  lda (SOURCE),y // Charger le caractère à copier
  sta (DEST),y   // Le copier
  dex            // Revenir à la rangée précédente
  dex            // Et encore la précédente
  cpx #255       // Regarder si on est passé au rang -1 (255 == $ff == -1)
  bne next_char  // Si non, il y a encore un caractère à descendre

  lda #32        // Si oui, charger le caractère espace
  sta $0400,y    // Et l'afficher au premier rang (ce qui revient à effacer)

  // Quand on aura fait ça 24 fois de suite il ne restera plus de caractères sur
  // la colonne.
  inc counter
  lda counter
  cmp #SCREEN_HEIGHT
  bne do_current_column
done:
  rts

Toutes les colonnes

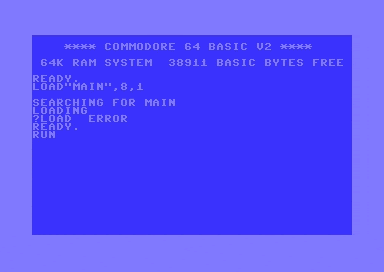

La suite logique a été d’étendre l’effet d’une seule colonne à l’écran entier. Les 40 colonnes descendent d’un rang à chaque itération.

main_g1_callsametime.asm

Il suffit d’ajuster la colonne en cours après l’effacement du caractère du haut pour faire les 40 colonnes à la suite.

  inc current_column
  lda current_column
  cmp #SCREEN_WIDTH
  bne do_current_column
  lda #0
  sta current_column

Un effet d’escalier

C’est maintenant que ça commence à devenir intéressant. On commence par la 1ère colonne et on ajoute les autres au fur et à mesure.

main_g1.asm

D’abord la colonne n°0. Ensuite les colonnes n°0 et n°1. Puis les colonnes n°0, n°1 et n°2. Etc… J’ajoute aussi un fenêtrage. En effet, quand arrive le moment d’inclure la colonne n°24, il se trouve que la colonne n°0 est vide. Elle ne contient plus que des espaces et ne doit plus être mise à jour pour ne pas ralentir l’animation. Ainsi on travaille toujours sur une fenêtre/largeur de 24 colonnes au maximum.

  inc current_column
  lda current_column
  cmp width
  bne do_current_column
  lda start_column
  sta current_column
  inc width
  lda width
  cmp #SCREEN_HEIGHT
  bcc skip
  inc start_column
  lda start_column
  cmp #SCREEN_WIDTH+1
  beq done
skip:
  lda width
  cmp #SCREEN_WIDTH+1
  bne do_current_column
  dec width
  jmp do_current_column
done:

Une histoire de gravité

L’effet est déjà cool en l’état, mais la façon dont les lettres chutent semble contraire aux lois de la physique. Dans la nature la vitesse d’un objet en chute libre augmente avec le temps. Je suis parti sur l’idée de doubler la vitesse à chaque chute d’une colonne. C’est à dire qu’une colonne chutera de 1 caractère la première fois, de 2 caractères la seconde fois, de 4 caractères la troisième fois, et ainsi de suite. Il serait sûrement plus réaliste d’augmenter la vitesse de chute de 1 caractère à la fois, mais je trouve l’effet plus “dramatique” en la doublant à chaque fois ;)

Par 2, par 4, par 8

main_g2.asm

Avant de m’attaquer à une vitesse qui change dans le temps, je regarde déjà comment faire chuter les colonnes de 2 caractères.

La grosse évolution est de déplacer le code de copie d’un caractère dans une routine à part en trouvant le moyen de gérer le fait que la somme des lignes de l’écran (25) n’est pas divisible par le nombre de caractères déplacés (ici 2). Si l’on n’y prend pas garde on risque de se retrouver à copier le 25ème caractère là où devrait se trouver un hypothétique 26ème. Mais cet endroit est au-delà de la mémoire vidéo et on va donc corrompre la mémoire. Et ce sera encore pire quand on voudra déplacer les caractères par 4 ou par 8.

Cette fois on ne copie pas le caractère à la ligne suivante, mais deux lignes plus bas :

// ---------------------------------------------------------------------
// X - screen row (0-24)
// Y - current column
copy_paste_char: {
  lda rows_lsb,x
  sta SOURCE
  lda rows_msb,x
  sta SOURCE+1
  inx
  inx
  lda rows_lsb,x
  sta DEST
  lda rows_msb,x
  sta DEST+1

  // Ne rien faire si l'adresse est 0
  lda DEST+1
  beq skip
  lda (SOURCE),y
  sta (DEST),y
skip:
  dex
  rts
}

Dans les tables précalculées rows_lsb et rows_msb je fais comme si la 26ème ligne existait. Mais sa valeur est de zéro, ce qui me fait beaucoup penser au pointeur nul du langage C.

rows_msb:
.byte >VRAM+40*0, >VRAM+40*1, >VRAM+40*2, >VRAM+40*3, >VRAM+40*4, >VRAM+40*5
.byte >VRAM+40*6, >VRAM+40*7, >VRAM+40*8, >VRAM+40*9, >VRAM+40*10, >VRAM+40*11
.byte >VRAM+40*12, >VRAM+40*13, >VRAM+40*14, >VRAM+40*15, >VRAM+40*16, >VRAM+40*17
.byte >VRAM+40*18, >VRAM+40*19, >VRAM+40*20, >VRAM+40*21, >VRAM+40*22, >VRAM+40*23
.byte >VRAM+40*24
.byte 0 // <=============== Adresse d'une 26ème ligne fictive

L’effet final

liquid-screen.asm

Pour finir il faut trouver le moyen de généraliser des parties du code pour accepter une gravité de 1, 2, 4, ou 8. Et enfin on pourra mettre en oeuvre un pattern de gravité :

pattern: .byte 1, 2, 4, 8, 8, 2
columns_gravity_index:
.byte 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0
.byte 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0

J’aurais pu avoir un pattern 1,2,4,8,16 mais j’ai eu la flemme de tester la gravité de 16 ;) Le 2 à la fin est pour faire un compte rond. Dans ce cas, rond signifie égal à la hauteur d’une colonne : 1 + 2 + 4 + 8 + 8 + 2 = 25.

columns_gravity_index est une table de 40 valeurs, soit une par colonne. C’est l’index a utiliser pour savoir où en est la colonne en terme de gravité. À chaque itération on incrémente l’index.

J’ai tenté de représenter visuellement l’évolution de ces valeurs pour les 8 premières colonnes lors des 8 premières itérations. Au début tout les index sont à 0. Entre parenthèses, à côté de chaque index, est indiqué la valeur de la gravité correspondante dans le pattern. Un X signifie que la colonne est vidée, on n’a plus besoin d’y revenir. Les signes ^^^ montrent la “fenêtre” d’animation. Seules les colonnes dans la fenêtre sont animées. Celles qui sont avant sont vides, celles qui sont après n’ont pas encore été atteinte par l’effet.

Itération 1 : 0(1) , 0(1) , 0(1) , 0(1) , 0(1) , 0(1) , 0(1) , 0(1)
              ^^^^

Itération 2 : 1(2) , 0(1) , 0(1) , 0(1) , 0(1) , 0(1) , 0(1) , 0(1)
              ^^^^^^^^^^^

Itération 3 : 2(4) , 1(2) , 0(1) , 0(1) , 0(1) , 0(1) , 0(1) , 0(1)
              ^^^^^^^^^^^^^^^^^^

Itération 4 : 3(8) , 2(4) , 1(2) , 0(1) , 0(1) , 0(1) , 0(1) , 0(1)
              ^^^^^^^^^^^^^^^^^^^^^^^^^

Itération 5 : 4(8) , 3(8) , 2(4) , 1(2) , 0(1) , 0(1) , 0(1) , 0(1)
              ^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^

Itération 6 : 5(2) , 4(8) , 3(8) , 2(4) , 1(2) , 0(1) , 0(1) , 0(1)
              ^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^

Itération 7 : 6(X) , 5(2) , 4(8) , 3(8) , 2(4) , 1(2) , 0(1) , 0(1)
                     ^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^

Itération 8 : 6(X) , 6(X) , 5(2) , 4(8) , 3(8) , 2(4) , 1(2) , 0(1)
                            ^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^

J’ai bien conscience que cette représentation est alambiquée et ne passera pas à la postérité :D Mais qui sait, elle pourrait être utile à quelqu’un.

Il reste 36 manières d’améliorer ou d’étendre ce petit programme. Si jamais vous en faites quelque chose, n’hésitez pas à me le dire ;)
